에너지 절감 장치(Energy saving)
| • | |
| • | |
| • | |
| • |
| • | |
| • | |
| • | |
| • |
| • | |
| • | |
| • | |
| • |
| • | |
| • | |
| • | |
| • |
| • | |
| • | |
| • | |
| • |
| • | |
| • | |
| • | |
| • |
진공스위치(Vacuum switches)
| • | 진공도(vacuum level)를 공압 신호로 변환 |
| • | 공압 스위치와 진공-작동 멤브레인 연결 |
| • | 프리셋(preset) 또는 진공도 조절 가능 등 선택 |
| • | 진공도(vacuum level)를 전기적 신호, VAC 또는 VDC로 변환 |
| • | 전기-기계식 스위치와 진공-작동 멤브레인 연결 |
| • | 개방단을 가진 케이블 포함 |
| • | 프리셋(preset) 또는 진공도 조절가능 등 선택 |
| • | 진공도를 디지털 신호, 24VDC로 변환 |
| • | 근접 유도전기식 스위치와 작동 멤브레인 연결 |
| • | 개방단을 가진 케이블 |
| • | PNP 상시열림(NO)/상시닫힘(NC) 또는 NPN 상시열림(NO)/상시닫힘(NC) 전기 출력방식 |
| • | 스위치는 부하와 직렬로 연결 |
| • | 디지털 출력을 가진 프리셋(preset) 진공 스위치 |
| • | 강한 내구성과 콤팩트한 디자인, 쉬운 설치를 위한 G1/8″ 90도 회전작용체 연결부 |
| • | VS4118은 PNP 상시열림(NO)/상시닫힘(NC) 또는 NPN 상시열림(NO)/상시닫힘(NC) 등 선택 가능 |
| • | VS4128은 플러그 인 입출력에 적합. PNP 상시열림(NO) 또는 NPN 상시열림(NO) 등 선택 가능 |
| • | 공통 출력을 내기위하여 여러가지 유닛들을 T-커넥터(art no. 0119558)를 사용하여 직렬로 연결 가능(VS4128 PNP) |
| • | 디지털 출력을 가진 프리셋(preset) 진공 스위치 |
| • | 매우 작은 무게와 작은 푸쉬-인(push-in) 또는 나사선 연결 |
| • | PNP 상시열림(NO)/상시닫힘(NC) 또는 NPN 상시열림(NO)/상시닫힘(NC) 등 선택 가능 |
| • | 2 PNP 출력방식 상시열림(NO) 또는 상시닫힘(NC). 각 출력에 대한 개별 선택 가능 |
| • | 3색 LCD 디스플레이, 쉬운 판독 |
| • | 7개의 진공 단위 프로그램 내제, 예를 들면 kPa, inHg, mmHg 등 |
| • | 동시에 실제값과 셋팅값을 디스플레이 |
| • | 예기치 않게 셋팅이 바뀌는 것을 막기 위한 기능 “Key-Lock mode” 선택 가능 |
| • | 디스플레이 지시등과 함께 전원 절약을 위한 기능 “Power-Save mode” 선택 가능 |
| • | 마운팅 브라켓 포함 |
| • | 진공도를 아날로그 신호로 그리고 조정된 진공도를 디지털 출력으로 변환 |
| • | 히스테리시스 조절 가능 |
| • | 개방단을 가진 별도의 케이블 |
| • | 조정된 진공도를 두개의 별도 디지털 출력으로 변환 |
| • | 디지털 진공도 디스플레이 |
| • | M8 커넥터를 가진 케이블 포함 |
| • | 조정된 진공도를 디지털 출력 신호로 변환 |
| • | 매우 가벼운 무게 그리고 푸쉬-인(push-in) 타입 연결부 |
| • | M8 커넥터를 가진 케이블 포함 |
| • | 조정된 진공도를 압력 또는 진공을 위한 디지털 출력 신호로 변환 |
| • | 0-100 -kPa 진공 범위를 가진 상시닫힘(NC). 압력 범위로 0-300 kPa를 가지는 상시열림(NO) |
| • | 매우 가벼운 무게 그리고 90도 회전 작용체 M5 연결부 |
| • | 개방단을 가지는 케이블 포함 |
| • | 2개 또는 여러개의 진공스위치를 직렬로 연결하여 하나의 공통된 PLC 또는 BUS-I/O로 출력 |
| • | eurofast 케이블의 M12 암나사를 표준 숫나사로의 빠르고 쉬운 설치 연결 |
| • | 만약 PLC 또는 Bus-I/O가 여러개의 진공 스위치를 가진 진공 시스템에서 하나 또는 두개의 입력 신호만 받을 수 있도록 한정되어 있을 때 적합 |
진공필터(Vacuum filters)
| • | 진공흡입으로 흡입되는 먼지와 다른 작은 입자들을 필터링 목적 |
| • | 펌프의 작동 고장 또는 멈춤의 위험을 줄여 줍니다 |
| • | 필터 엘리먼트는 교체 가능 |
| • | 필터 면적을 늘이기 위한 특수 필터 엘리먼트 제공 |
| • | 진공흡입으로 흡입되는 먼지와 다른 작은 입자들을 필터링 목적 |
| • | 펌프의 작동 고장 또는 멈춤의 위험을 줄여 줍니다 |
| • | 속이 들여다보이는, 폴리프로필렌 하우징으로 눈으로 직접 검사 가능 |
| • | 이러한 미니어쳐 필터는 압축공기 라인 또는 진공 라인에서 진공 펌프와 진공 스위치 그리고 밸브들을 오염에서 막아 줄 수 있습니다 |
| • | 필터는 화학적으로 구멍이 나 있는 폴리에틸렌소재로 되어 있으며 0.45 MPa 정도의 압력을 견딜 수 있습니다 |
레벨완충기(Level compensators)
| • | 하나의 프레임 위에 여러 개의 진공 패드가 쓰이는 리프팅 장치에서 레벨 차이를 조정할 때 사용 |
| • | 레벨완충기는 예를 들면, 로봇 핸들링 응용에서 정확한 수직 포지셔닝에서 주로 이점을 가지고 있습니다 |
| • | 레벨완충기는 어는 정도의 충격 흡수를 제공합니다 |
| • | 좀 더 딱딱한 스프링을 가지고 있는 레벨 완충기 G1/2” 는 표준 레벨 완충기 G1/2” 와 스프링 재질의 두께만 다릅니다. 예를 들면 자동 선반 이송 작업 응용의 로봇 비전 시스템에 적합 |
| • | 진공그립퍼 시스템, VGS™ 와 맞춤 개발, 그러나 다른 파이아브(Piab) 제품과도 함께 사용 할 수 있습니다 |
| • | 일반 프로파일 시스템과 사용할 수 있도록 개발 |
| • | 정밀한 진공패드의 위치 조절이 가능한 쉬운 설치 |
| • | 예를 들면, 타원형 진공패드와 함께 쓰여 회전방지형으로 쓰임. 쉽게 회전형으로 바꿀 수 있음 |
| • | 부하로 부터의 보호와 충격 흡수를 하는 소음이 적고 신뢰성 있는 레벨완충기 |
| • | 정밀한 진공패드의 위치 조절이 가능한 쉬운 설치 |
| • | 원뿔 모양의 스프링은 스트로우크와 관련 하여 매우 낮은 높이를 가지고 있습니다 |
| • | 예를 들면, 프레스공장에서 스템핑 응용분야의 사이클 속도를 높일 수 있습니다 |
| • | 예를 들면, 타원형 진공패드와 함께 쓰이는 회전방지형. 쉽게 회전형으로 바꿀 수 있음 |
| • | 일반적인 유연한 최종작용체(EOAT, end-of-arm-tooling) 시스템과의 취부 인터페이스 |
| • | 브이지에스3010(VGS™3010) 및 브이지에스3040(VGS™3040)과 같은 분산방식 진공시스템의 진공 펌프/발생기 유닛 또는 중앙집중방식의 진공펌프/발생기와 함께 사용하기 위하여 개발 |
| • | 부하 보호와 충격 흡수 기능을 가진 조용하고 신뢰성 있는 레벨완충기 |
| • | 레벨 차이 조정, 예를 들면 여러 개의 진공패드의 리프팅 장치에 쓰입니다 |
| • | 진공 핸들링 장치의 정확한 위치에 대한 요구에 적합 |
| • | 어느 정도의 충격과 진동의 흡수 제공 |
| • | 민감하거나 얇은 물체의 표면 위에 부드럽게 진공패드를 위치함 |
| • | 회전방지형 디자인, 타원형 진공패드와의 사용에 적합 |
| • | 다양한 커넥션 나사 타입과 스트로우크 거리 |
| • | 레벨 차이 조정, 예를 들면 여러 개의 진공패드의 리프팅 장치에 쓰입니다 |
| • | 진공 핸들링 장치의 정확한 위치에 대한 요구에 적합 |
| • | 어느 정도의 충격과 진동의 흡수 제공 |
| • | 민감하거나 얇은 물체의 표면 위에 부드럽게 진공패드를 위치함 |
| • | 회전방지형 디자인, 타원형 진공패드와의 사용에 적합 |
| • | 다양한 커넥션 나사 타입과 스트로우크 거리 |
| • | 레벨 차이 조정, 예를 들면 여러 개의 진공패드의 리프팅 장치에 쓰입니다 |
| • | 진공 핸들링 장치의 정확한 위치에 대한 요구에 적합 |
| • | 어느 정도의 충격과 진동의 흡수 제공 |
| • | 민감하거나 얇은 물체의 표면 위에 부드럽게 진공패드를 위치함 |
| • | 회전방지형 디자인, 타원형 진공패드와의 사용에 적합 |
| • | 다양한 커넥션 나사 타입과 스트로우크 거리 |
| • | 레벨 차이 조정, 예를 들면 여러 개의 진공패드의 리프팅 장치에 쓰입니다 |
| • | 진공 핸들링 장치의 정확한 위치에 대한 요구에 적합 |
| • | 어느 정도의 충격과 진동의 흡수 제공 |
| • | 민감하거나 얇은 물체의 표면 위에 부드럽게 진공패드를 위치함 |
| • | 회전방지형 디자인, 타원형 진공패드와의 사용에 적합 |
| • | 다양한 커넥션 나사 타입과 스트로우크 거리 |
| • | 높이 차를 완충합니다 |
| • | 얼마 정도의 충격 흡수 기능 제공 |
| • | 표준 사이즈의 압출성형품에 순응 |
| • | |
| • | |
| • |
| • | 높이가 다른 것을 완충 조정합니다 |
| • | 어는 정도의 충격 흡수 기능 제공 |
| • | 표준 사이즈의 압출성형품에 순응 |
| • | 레벨완충기는 일반적인 디자인으로 되어 있습니다 |
| • | 예를 들면 타원형 진공패드와 쓰이는 회전방지형 또는 쉽게 회전형으로 바꿀 수 있음 |
| • | 높이가 다른 것을 완충 조정합니다 |
| • | 어는 정도의 충격 흡수 기능 제공 |
| • | 표준 사이즈의 압출성형품에 순응 |
| • | 레벨완충기는 일반적인 디자인으로 되어 있습니다 |
| • | 예를 들면 타원형 진공패드와 쓰이는 회전방지형 또는 쉽게 회전형으로 바꿀 수 있음 |
취부 부품(ME, Mounting elements)
| • | 압출 성형된 프로파일 시스템에 적합한 취부 브라켓 |
| • | M12, M16, M20 그리고 M25 의 다양한 외부 연결 나사 타입의 레벨완충기와 높이조절기는 취부 브라켓 위에 클램핑하기 위해 이상적입니다 |
| • | 진공패드의 설치와 X 방향의 위치 선정를 용이하게 합니다 |
| • | 장축과 단축 버전 모두 사용 가능 |
| • | 진공패드의 위치 선정 (y 방향)을 용이하게 합니다 |
| • | 취부 브라켓(MB) 와 진공패드사이에 높이를 확장할 수 있도록 합니다 |
| • | 진공패드의 위치를 확장시키기 위하여 진공패드/로드 확장과 함께 사용되어 질 수 있습니다 |
| • | 진공 포트 배관시 회전을 방지하는 역활 |
| • | 압축공기/진공 채널과 함께 로드 확장용 |
| • | 진공패드를 마운팅하기 위함 |
| • | 여러 가지 사이즈가 있음 |
| • | 높이조절기(HA) 또는 레벨완충기(LC)와 사용할 수 있습니다 |
레귤레이터(Regulators)
| • | 비례식 압력 진공조절 레귤레이터, 에어로 작동되는 이젝터/펌프등에 적합한 완전한 공압 장치 |
| • | 진공펌프/이젝터에 공급되는 압축공기 압력은 설정된 진공도를 유지하기 위하여 자동 조절 |
| • | 에어/에너지 사용은 응용 분야에 따라 극소화됩니다(최적화) |
| • | 맞는 진공도를 유지하고 에너지를 절감하기 위한 공기 누설(leaking) 또는 밀폐(sealed)되는 응용분야에 추천 |
| • | 진공게이지를 위한 포트 제공 |
| • | 필터를 가지고 있는 공기 환기 포트 |
| • | 공급되는 압축공기와 회전작용체 연결부 |
| • | 파이세이브 최적화기(piSAVE optimize)는 최대 압축공기 압력/유량을 진공펌프/이젝터에게 진공도가 형성되기 까지 공급합니다 |
| • | 별도의 취부 브라켓 키트 |
| • | 업그레이드 키트-파이클래식(piCLASSIC) 과 클래식 진공 펌프를 위한 모듈형 제공 |
| • | P6010 진공펌프에 사용 |
| • | 일정한 진공도를 유지하기 위한 프로그램 내재 |
| • | 일정한 진공도를 유지하기 위하여 입력되는 신호는 공급되는 압축공기의 압력을 조절합니다 |
| • | 아날로그 진공센서가 통합되어 있습니다 |
| • | 압력을 내리거나 유량 보상기능을 가진 압력 레귤레이터 |
| • | 먼거리 제어(remote control)에 적합 |
| • | 진공펌프 또는 더 작은 진공시스템으로 공급되는 압축공기 압력을 최적화 시켜주는 레귤레이터 |
| • | 압축공기 압력제어를 위한 압력계 |
소음기(Silencers)
| • | 파이인라인(piINLINE®)의 미니(MINI)/미디(MIDI)의 배기에서 나는 소음을 줄여 줍니다 |
| • | 모델명: Silencer piINLINE® MINI, Silencer piINLINE® MIDI |
| • | 배기로부터 나는 소음을 줄여 줍니다 |
| • | 유량통과형(flow-through) 디자인 |
| • | 미니(MINI) 그리고 미디(MIDI) 코악스(COAX®) 카트리지를 위한 알루미늄 홀더와 호환 가능 |
| • | 취부시 간단한 스냅 잠금 장치 |
| • | 소음기가 막혀 제대로 기능을 못하는 위험요소를 막기 위한 유량통과형(through-flow) 디자인으로 설계 |
밸브(Valves)
| • | 빠른 진공파기를 제공하기 위하여 진공패드 안의 압력을 같게 만듭니다 |
| • | 공급되는 압축공기를 축적하여 부스트처럼 아주 빠른 진공파기 제공 |
| • | 이젝터와 함께 동시에 ON/OFF 작동 |
| • | 압축 공기를 추가로 사용하지 않음 — 이젝터와 파이세이브(piSAVE) 진공파기에 한 개의 3/2 컨트롤 밸브 사용 |
| • | 빠른 진공파기를 제공하기 위하여 진공그립퍼 시스템 안의 압력을 같게 만듭니다 |
| • | 더 이상의 압축공기를 소비하지 않습니다 |
| • | 이젝터와 함께 동시에 온오프(ON/OFF) 작동 |
| • | 더 이상의 컨트롤 모듈이 불필요 — 펌프와 대기급속진공파기(AQR) 밸브에 한 개의 3/2 컨트롤 밸브 사용 |
| • | 진공펌프 P3010 를 위한 부품 |
| • | 공급되는 압축공기를 축적하여 부스트(boost)로 사용함으로써 급속진공파기를 하게 됩니다 |
| • | 온오프(ON/OFF)는 P3010과 동시에 실행되어 집니다 |
| • | 몇 개의 진공패드가 물체를 들어 올리지 못해도 진공 체크 밸브는 시스템 안에서 여전히 충분한 진공도를 유지하여 빠른 반응 시간과 진공파기 시간을 제공합니다 |
| • | 진공체크밸브는 중앙집중방식의 진공시스템에서 각 진공패드에 하나씩 사용 되어 집니다 |
| • | 상대적으로 작은 진공펌프와 에너지 절감이 필요할 때 진공체크밸브의 설계가 필요 |
| • | 유연성 있는 핸들링 장치가 필요한 금속판 이송 경우에 다른 사이즈 또는 다른 누설 또는 완전 밀폐되는 부분이 서로 상이 할 때 적합 |
| • | 또한 진공패드의 립 주위 표면에서 공기가 새는 물체에도 적합 |
| • | 누설(leakage) 정도가 서로 다른 재료와 서로 다른 사이즈의 진공패드에 적용시키기 위한 다른 진공흡입유량 성능/특성을 가지는 네 가지 사이즈로 사용 가능 |
| • | 가장 작은 사이즈는 금속판 그리고 유리판과 같은 주로 완전 밀폐(sealed) 되는 부드러운 재질에 적합 (02/06 은 작은 사이즈의 진공패드 그리고 03/60은 큰 사이즈의 진공패드) |
| • | 밸브는 쉽게 설치를 하기 위하여 암나사 그리고 수나사 연결부를 가진 알루미늄 피팅으로 통합 또는 마운팅을 위해 별도로 공급 |
| • | 진공흡입유량 제한(vacuum flow restrictors) 기능은 몇개의 진공패드가 피사물체를 못 들어 올렸을 때 시스템 안에서의 충분한 진공도를 유지시켜주는 역할 |
| • | 다른 사이즈의 완전 밀폐되는 평판/물체를 같은 리프팅 디바이스로 핸들링할 때 적합 |
| • | 진공흡입유량 제한(vacuum flow restrictors) 기능은 중앙집중방식의 진공시스템안에서 각각의 진공패드에 사용 |
| • | 진공흡입유량 제한 기능은 더 작은 진공펌프와 에너지 절감을 가져 옵니다 |
| • | 여러 가지 서로 다른 사이즈의 진공 패드에 맞게 다른 진공흡입유량 성능/특성에 따라 3가지 사이즈로 제공 |
| • | 설치를 쉽게 하기 위하여 알루미늄 피팅(AI-fitting) 암나사와 수나사 나사선으로 되어 있는 연결부 |
파이세이브 온오프(piSAVE onoff)
| • | 진공펌프를 위한 독립적인 공압식 에어 절감형 장치 |
| • | 조절 가능한 진공 2/2 상시열림(NO) 밸브 |
| • | 물체(object) 핸들링을 위한 큰 히스테리시스용과 공정(process) 응용 분야를 위한 작은 히스테리시스용 제공 |
| • | 공기제어용밸브(Vacustat)는 공기가 누설이 안되는(non-leaking) 시스템의 진공펌프에 추천됩니다 |
| • | 진공펌프는 체크밸브가 반드시 장착되어 있어야만 합니다 |
| • | 진공파기 라인을 통해서 형성된 진공 잔여압을 차단 시키는 역활로써 더 빠른 반응 시간을 제공하는 완전 개별 진공 유닛 |
| • | 진공파기를 위한 공급되는 압축공기가 압력이 매우 낮을 때, 여러 개의 유닛들을 가지고 있는 큰 시스템에서도 신뢰성을 보이는 급속진공파기 기능 제공 |
| • | 진공패드의 필터를 청소하기 위한 응용분야에 적합 또는 픽업될 물체의 쿨링(cooling)을 위해 중요 |
| • | 안전한 작동을 위하여 완전 밀봉되는 응용 분야에서 진공이 없어지지 않게 잡아주는 역활의 체크밸브 |
| • | 물체를 빠르게 놓아 주는 빌트인 진공파기용 체크밸브 |
| • | 산업 표준인 잠금핀 16, 19 또는 볼조인트 취부 가능 |
| • | 물체의 높이 차가 다른 점을 조정하여 주는 레벨완충기와 함께 제공 |
| • | 2단계 멀티 스테이지 노즐 코악스(COAX®) 카트리지 미니(MINI) Pi12-2 통합형(VT-1H with COAX® / VT-1H Vacustat with COAX®) |
| • | 안전한 작동을 위하여 완전 밀봉되는 응용분야에서 진공이 없어지지 않게 잡아주는 역활의 체크밸브 |
| • | 물체를 빠르게 놓아 주는 빌트인 진공파기용 체크밸브 |
| • | 산업 표준인 잠금핀 16, 19 또는 볼조인트 마운팅 가능 |
| • | 물체의 수평이 다른 점을 조정하여 주는 레벨완충기 함께 제공 |
| • | 2단계 멀티 스테이지 노즐 코악스(COAX®) 카트리지 미니(MINI) Pi12-2 통합형 |
| • | 안전한 작동을 위하여 완전 밀폐되는 응용분야에서 진공이 없어지지 않게 잡아주는 역활의 체크밸브 |
| • | 물체를 빠르게 놓아 주는 빌트인 진공파기용 체크밸브 |
| • | 통합된 에너지 절감형 장치, 공기제어용밸브(Vacustat)는 완전 밀폐되는 응용분야에서 궁극적으로 에어 소비가 없도록 하여 줍니다 |
| • | 산업 표준인 잠금핀 16, 19 또는 볼조인트 마운팅 가능 |
| • | 물체의 수평이 다른 점을 조정하여 주는 레벨완충기 함께 제공 |
볼조인트(Ball joints)
| • | 여러 개의 진공패드를 사용하는 하나의 장치로 금속 평판을 들어 올릴 때 볼조인트 피팅이 사용 될 수 있습니다 |
| • | 계속 구부러지는 피로 누적을 막기 위하여 진공패드는 볼조인트와 피팅될 수 있습니다 |
| • | 계속 구부러지는 피로 누적을 피하기 위하여 진공패드에 피팅 |
| • | 진공체크밸브와 공기제어용밸브(Vacustat)와 사용하는 완전 밀폐된 디자인 |
| • | 헐렁한 피팅(loose fit), 잠김 버전 또는 5도 이동을 가지는 피팅 등으로 제공 |
PMAT – 파이아브(Piab) 모듈형 자동화 공구 장치
| 메인 프레임/최종 작용체 구조 연결부 – | |
| • | 모든 타입의 용접된 프레임 또는 압출 성형품에 모두 사용 할 수 있는 관형태의 튜브 그리고 특별 부품으로 되어 있는 내구성있는 마운팅 바 그리고 클램프 블록들 |
| • | PMAT 최종작용체를 형성하고 회전형 장착대와 인터페이스하며 어떤 경우에는 기능성 부착물과 직접 연결합니다 |
| 중앙집중방식의 진공 연결부 – | |
| • | PMAT 시스템을 중앙 집중 방식의 진공 펌프와 연결 |
| 볼조인트 | |
| 회전형 장착대 – | |
| • | 회전형 장착대는 진공패드의 위치를 무제한으로 가능하게 하여 주는 공구 장치 |
| • | 회전형 장착대의 볼트는 전체 조립에 있어 기능성 부품 부착과 올바른 위치의 진공패드을 단단하게 조여주는 역할을 합니다 |
| • | 회전형 장착대는 유연성을 증가시키는 여러 가지 다른 길이로 제공되고 슬라이드-온으로 막대/바에 취부할 수도 있고 또는 막대/바에 클램프 형태로 취부 시킬 수 있습니다 |
| 파이아브(Piab) 진공패드 – | |
| • | 파이아브(Piab) 진공패드는 다양한 사이즈 그리고 귀사의 응용분야에 효과적인 다양한 재질로 제공됩니다 |
| • | 자동차산업 또는 크기가 큰 기구 응용분야에서 흔히 나타나는 철판 표면의 손상을 막기 위하여, 파이아브(Piab)의 듀라플렉스(DURAFLEX®) 진공패드는 이중 경도 디자인과 소프트 진공패드 바디가 특장점입니다 |
| 진공패드를 위한 부속품 – | |
| • | PMAT은 최적화 및 설치를 용이하게 하기 위하여 넓은 범위의 다양한 진공패드 부속품을 제공합니다 |
| • | 예를 들면, 부속품은 무거운 물체를 리프팅할 때, 고정된 진공 패드를 확장시킬 때, 또는 올바른 위치로 진공패드를 높이 조정할 때의 진공패드에 전해지는 힘들을 피하기 위한 도움을 줄 수 있슨 부속품들 |
| 기능성 부착물 – | |
| • | 기능성 부착물은 분산방식의 진공펌프, 또는 중앙집중방식의 진공시스템을 위한 진공 연결부을 말합니다 |
| • | 에너지 절감, 안전 그리고 레벨 완충 조정을 위한 여러 가지 다른 조합이 있습니다 |
| • | 기능성 부착물은 완전 유연성을 제공하는 볼 조인트 또는 더 강력한 회전하는 잠금핀에 위해서 PMAT 회전체에 안장됩니다 |
| • | 진공패드 또는 진공패드 부속품은 기능성 부착물을 위하여 서로 맞는 인터페이스를 가집니다 |
최종작용체의 메인 프레임 연결부
| • | 비틀림이 적은 강하게 고정되는 취부 |
| • | 조절이 용이한 중공형 마운팅 |
| • | 100–600 mm (4”-24”) 길이 |
| • | 표준 사이즈의 압출성형품에 맞음 |
| • | 볼조인트 스타일의 기능성 부착물에 사용 가능 |
회전형 장착대
| • | 25 mm 와 1” 막대(bar)에 표준 취부, 쉬운 탈착 연결 부위. |
| • | 간편하게 나사 하나로 조절 |
| • | 산업 표준인 잠금핀 16, 19 또는 볼조인트 마운팅 가능 |
| • | 길이 50, 100, 150 mm 가능. |
| • | 일반적으로 25 mm 또는 1” 막대 사용 가능 |
| • | 간편하게 나사 하나로 조절 |
| • | 산업 표준인 잠금핀 16, 19 또는 볼조인트 취부 가능 |
| • | 길이 50, 100, 150 mm 가능. |

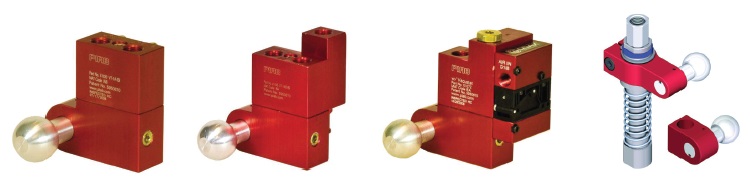

진공체크밸브 VT-1H (Vacuum check valve VT-1H)
| • | 안전한 작동을 위하여 완전 밀폐되는 응용분야에서 진공이 없어지지 않게 잡아주는 역활의 체크밸브 |
| • | 물체를 빠르게 놓아 주는 빌트인 진공파기용 체크밸브 |
| • | 산업 표준인 잠금핀 16, 19 또는 볼조인트 취부 가능 |
| • | 물체의 수평이 다른 점을 조정하여 주는 레벨완충기 |
| • | 2단계 멀티 스테이지 코악스(COAX®) 카트리지 미니(MINI) Pi12-2 통합형(VT-1H with COAX® / VT-1H Vacustat with COAX®) |
| • | Vacustat는 통합된 에너지-절감 장치, 밀폐된 응용분야에서 궁극적으로 에너지 소비가 없도록 만들어 줍니다 |
부속품 (Accessories)
| • | 어떤 각도로 든지 25 mm 막대와 연결 |
| • | 진공패드 확장과 사용 할 수 있습니다 |
| • | 높이 차이 완충 조정 |
| • | 얼마 정도의 충격 흡수 기능 제공 |
| • | 표준 사이즈의 압출성형품에 순응 |
| • | 센서 취부 또는 비전시스템 취부를 위함 |
| • | 여러 가지 인터페이스들 |
기타(Others)
| • | 코악스(COAX®) 미니(MINI)와 미디(MIDI) 카트리지를 위한 알루미늄 바디 |
| • | 빨간색 알루미늄 홀더를 가지고 있는 모든 2노즐 그리고 3노즐 카트리지 적합 |
| • | 센싱 또는 진공파기를 위한 여분의 포트를 가진 적재할 수 있는 디자인의 미니(mini) 바디 |
| • | 미디(midi) 바디는 카트리지 위에 먼지의 영향을 최소화하기 위한 진공-배기가 특별히 인라인 디자인 되어있습니다 |
| • | 카트리지 별도로 구매하여야 합니다 |
| • | 아날로그 지시계, 스프링조인트-레버 시스템 |
| • | 패널 위에 설치할 수 있는 너트를 포함 |
